Как подключить кабель к спутниковой антенне Триколор

Необходимые инструменты и материалы

• Коаксиальный кабель RG-6
• F-коннекторы (2 шт)
• Кусачки или нож для зачистки кабеля
• Ключ на 10 мм или плоскогубцы
• Изолента или термоусадочная трубка

Подготовка кабеля

Зачистка кабеля

1. Отмерьте нужную длину кабеля с запасом 1-2 метра
2. Аккуратно сделайте круговой надрез внешней изоляции на расстоянии 1,5 см от края
3. Снимите внешнюю оболочку, не повредив экранирующую оплетку
4. Отогните металлическую оплетку назад
5. Зачистите внутренний диэлектрик, оставив 5-7 мм центральной жилы

Установка F-коннектора

Подключение к спутниковой антенне

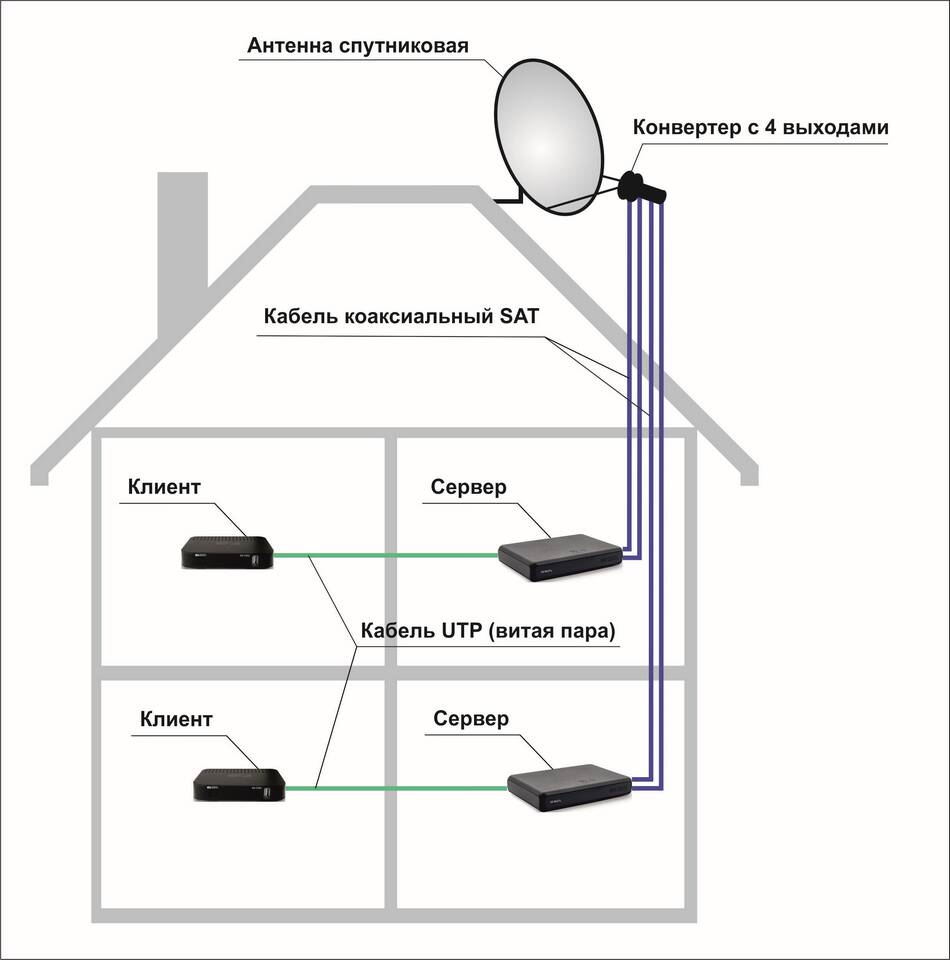

Схема подключения

1. Найдите конвертер на выносном кронштейне антенны
2. Определите нужный выход (обычно обозначен как LNB OUT)
3. Прикрутите F-коннектор кабеля к выходу конвертера
4. Затяните соединение ключом или плоскогубцами
5. Закрепите кабель на кронштейне стяжками

Подключение к ресиверу Триколор

• Найдите на задней панели ресивера разъем LNB IN
• Прикрутите второй F-коннектор кабеля к этому разъему
• Не перепутайте с разъемом ANT OUT (для телевизора)
• Убедитесь в надежности соединения

Проверка соединения

Меры безопасности

• Отключайте ресивер от сети перед подключением
• Избегайте резких перегибов кабеля
• Не допускайте попадания влаги в соединения
• Закрепляйте кабель вдоль стены специальными клипсами

Распространенные проблемы

Заключение

Правильное подключение кабеля к спутниковой антенне Триколор обеспечивает стабильный прием сигнала и качественное изображение. Следуя инструкциям и используя качественные материалы, можно самостоятельно выполнить это подключение без обращения к специалистам. Регулярная проверка состояния кабеля и соединений поможет избежать проблем с приемом сигнала в будущем.
