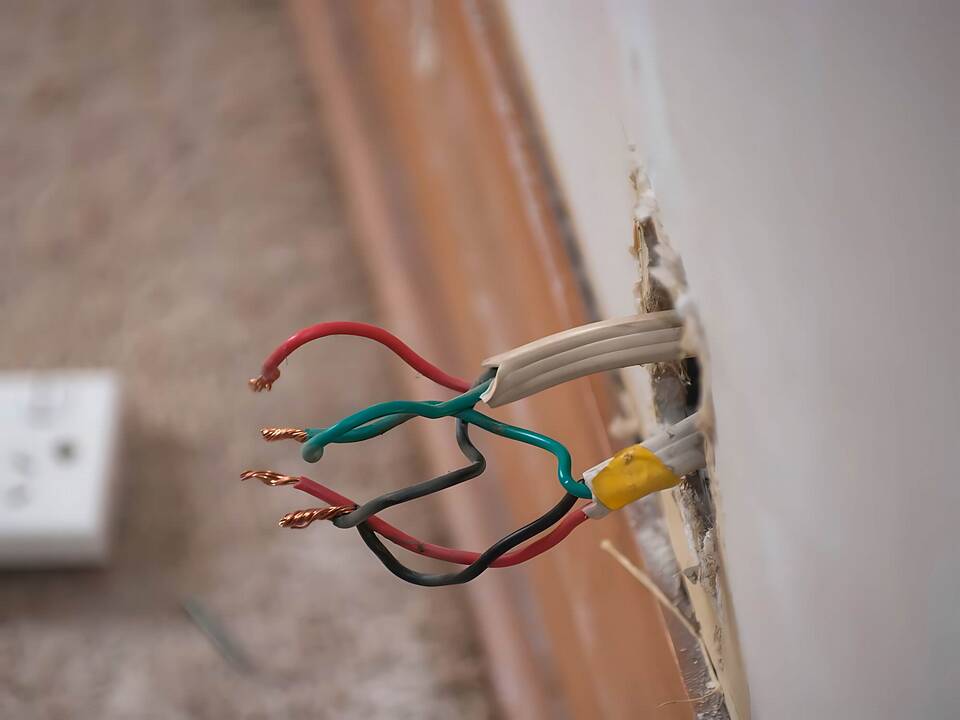

Прокладка и вывод проводов требуют соблюдения техники безопасности и строительных норм. Рассмотрим основные методы и правила вывода проводов в различных ситуациях.
Содержание
Основные способы вывода проводов
| Метод | Применение | Необходимые инструменты |
| Открытая проводка | Гаражи, подсобные помещения | Кабель-каналы, клипсы |
| Скрытая проводка | Жилые помещения | Перфоратор, штроборез |
| Наружный вывод | Уличное освещение | Гофротруба, герметик |
Подготовка к выводу проводов
Необходимые материалы
- Электрический кабель нужного сечения
- Монтажные коробки и подрозетники
- Трубы или кабель-каналы
- Изолента и термоусадочные трубки
- Дюбели и крепежные элементы
Инструменты для работы
- Индикаторная отвертка
- Кусачки и стриппер
- Перфоратор с коронкой
- Штроборез (для скрытой проводки)
- Монтажный нож
Технология вывода проводов
Через стену
| Шаг | Описание |
| 1 | Разметка места вывода |
| 2 | Сверление отверстия перфоратором |
| 3 | Прокладка провода в гофротрубе |
| 4 | Герметизация отверстия |
Для розеток и выключателей
- Вырежьте отверстие под подрозетник
- Проштробите канал от распределительной коробки
- Проложите кабель с запасом 10-15 см
- Зафиксируйте провод в штробе алебастром
Меры безопасности
Обязательные правила:
- Отключите электропитание на щитке
- Проверьте отсутствие напряжения индикатором
- Используйте изолированный инструмент
- Не допускайте повреждения изоляции проводов
Ошибки при выводе проводов
| Ошибка | Последствия |
| Перегибы проводов | Нарушение изоляции, перегрев |
| Соединение разных металлов | Окисление контактов |
| Недостаточная изоляция | Короткое замыкание |
Особенности наружного вывода
- Используйте влагозащищенные корпуса
- Применяйте кабель с двойной изоляцией
- Обеспечьте герметичность ввода в здание
- Устанавливайте защиту от УФ-излучения
Нормативные требования
- Соблюдение ПУЭ (Правила устройства электроустановок)
- Соответствие СП 76.13330 (Строительные нормы)
- Учет местных строительных нормативов
